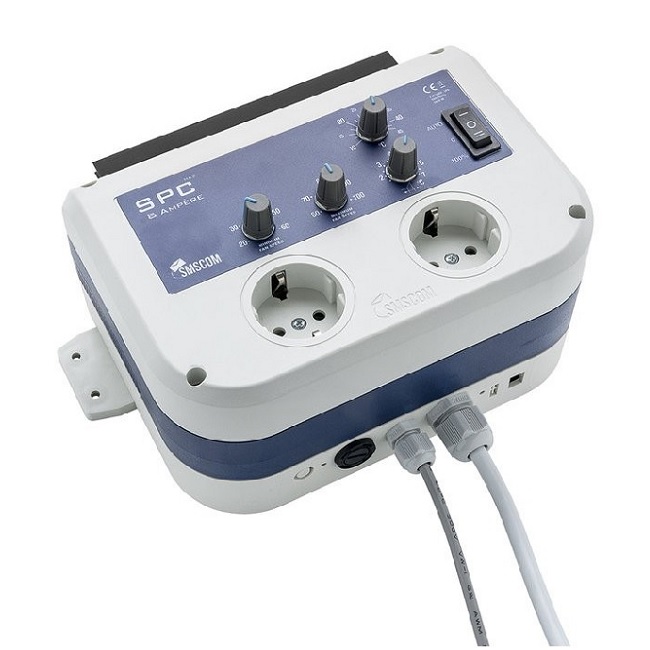

Spc automatische dimmer MK2

Aansluiten
Steek de stekker van de SPC 8 ampère in het geaarde stopcontact. Sluit nu de uitlaat en / of inlaat ventilatoren aan op de SPC 8 ampère. De in- en / of uitlaatventilatoren kunnen op ongeacht welk stopcontact worden aangesloten. De SPC 8 ampère bepaalt automatisch in en afvoer. Een NTC Temperatuursensor van 5 meter is al aangesloten en klaar voor gebruik.

Bediening
Zet de hoofdschakelaar in de juiste stand; 0 = uit, Auto = automatische stand, 100% = constant op 100%. Na het inschakelen van de SPC 8 ampère starten de aangesloten ventilatoren altijd gedurende enkele seconden op 100%. Wanneer de SPC 8 ampère ingesteld is op Auto, maar toch op 100% draait, neem dan contact op met uw leverancier.

Knop 1
Stel het minimale ventilatie niveau in (advies 20%). Dit is het minimale percentage waarop beide ventilator(en) gaan draaien als de ingestelde temperatuur bereikt is.

Knop 2
Stel het maximale ventilatie niveau in (advies 80-100%). Dit is het maximale percentage waarop beide ventilator(en) gaan draaien wanneer de ingestelde temperatuur overschreden wordt.

Knop 3
Stel de ventilatie bandbreedte in (advies 2). Knop 4 (temperatuur) + knop 3 (bandbreedte)= ingestelde temperatuur. B.v. wanneer knop 4 ingesteld wordt op 25 °C en knop 3 op 2 de ingestelde temperatuur 27 °C is. Dus zal de SPC 8 ampère bij 27 °C op het maximale (knop 2) ingestelde percentage gaan draaien.

Knop 4
Stelt u de gewenste temperatuur in.

Let op!
Bij een te langzame of te snelle motorsnelheid van uw ventilator(en) is aanpassing van het minimale ventilatie niveau mogelijk. Links onder de aansluitplaat bevindt zich de Cal.min potmeter. Linksom = – Rechtsom = +
Zodanig terugstellen dat de afzuiger in minimale stand altijd blijft draaien! LAGER AFSTELLEN VERGROOT DE KANS OP BROMMEN. onze SPC’s worden afgesteld op de meest gangbare ventilatoren.
Als de SPC 8 ampere met bijvoorbeeld de schakelaar wordt uitgeschakeld (0-stand) en daarna weer wordt ingeschakeld, de schakelaar altijd eerst op 100% zetten en vervolgens pas op Auto stand. Dit wordt aanbevolen om aangesloten ventilatoren/afzuigers te beschermen.

In het kort
Elektronische, nauwkeurige klimaatbeheersing.

Minimale en maximale ventilatorsnelheid instelbaar.

5 meter NTC Temperatuursensor inbegrepen.

Reserve zekering inbegrepen.

Leverbaar in 8 ampère

Let er bij het plaatsen van de NTC Temperatuursensor op dat deze niet in de directe luchtsroom van de ventilator(en) wordt geplaatst, dit kan voor onnodige veranderingen van het toerental van de ventilator(en) zorgen.
Overschrijdt de voorgeschreven capaciteit niet; dit leidt tot onherstelbare schade.
